Máquina formadora de correas C con cambio totalmente automático

Perfil

Labio (E): 10~25 mm
Altura (H): C: 25 ~ 80 ± 0,5 mm
Banda (ancho): C50~200 ± 0,5 mm

Material

Espesor del material (t): 2.0 -4,0 mm
Material aplicable: Acero galvanizado (GI), Acero laminado en frío (CRC) )

Con límite elástico: Q 235 -550 MPa

Flujo de trabajo

Desenrollador → Dispositivo de alimentación y nivelación → Hidráulico Puñetazos & Precorte Dispositivo → Sistema de laminación → Corte hidráulico posterior → Estante de salida

Componentes de la máquina

1) 5 toneladas Desbobinador hidráulico: un juego

Control hidráulico de contracción y parada del orificio interior de la bobina de acero
Ancho máximo de alimentación: 600 mm
Rango de identificación de bobina: 508 ± 30 mm ,Diámetro externo: 1600 mm
Capacidad máxima: 5 toneladas ,Motor: 3 kW Control de velocidad de frecuencia
Motor de la bomba de aceite :2,2 kW, con brazo de prensa
Agregue potencia de alimentación automática y dispositivo de parada automática

2) Dispositivo de alimentación y nivelación

Arriba Tres Abajo Cuatro Totalmente S incluso Dispositivo de nivelación de ejes
Con guía de material de alimentación, estructura de carrocería fabricada en H450 Tipo Acero
Espesor de la pared lateral: Q235 t30 mm
Ejes fabricados a partir de Acero GCr15 (=acero EN31)

Tratamiento térmico, Comisión de Derechos Humanos 58-62. Diámetro= φ105 mm

Usar Dos motores eléctricos T o Ajuste automático del ancho de alimentación del material h

Usar Ocho cilindros de aire Cambio automático de la distancia de los ejes ascendente y descendente

3) Dispositivo hidráulico de precorte y punzonado

Prepunzonado y precorte, utilizan el mismo sistema hidráulico
Motor hidráulico: 22 kW Rango de presión hidráulica: 0-16 Mpa
Material de la herramienta de corte y punzonado: acero moldeado Cr12MoV ( =Acero SKD11

Con una vida útil de corte de un millón de veces), tratamiento térmico a HRC58-62 grados
4 cilindros Sistema de perforación de agujeros para perforar tanto en el alma como en la brida

4) E Dispositivo de estampado

Usar Dos motores eléctricos T o Ajuste automático del ancho de alimentación del material h

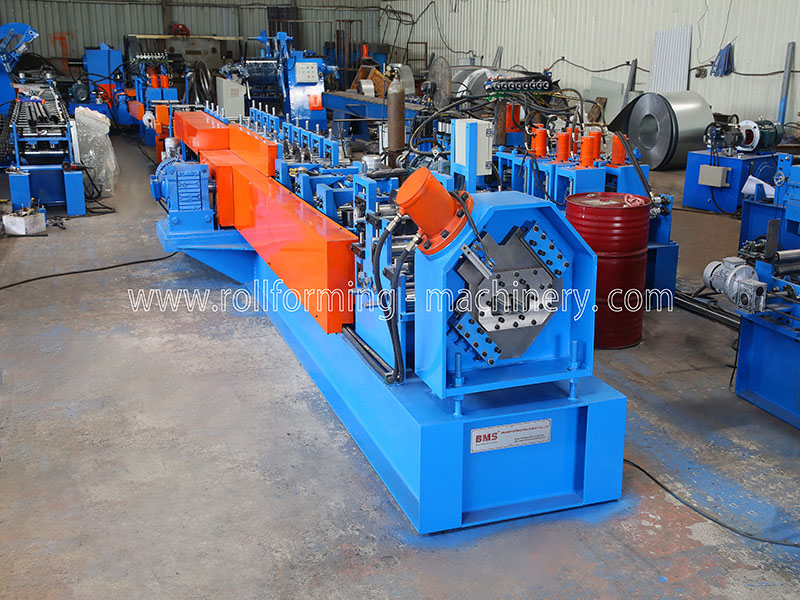

5) Máquina principal

Bastidor de carrocería hecho de H450 Tipo de acero por soldadura
Espesor de la pared lateral: Q235 t30 mm
Rodillos fabricados a partir de Acero Cr12 Tratamiento térmico, HRC58-62
Diámetro de los ejes= f95 Mecanizado de precisión
Accionamiento por engranajes/ruedas dentadas,Acerca de 22 pasos Para formar
Motor principal (marca Polaroid)= 30 kW Control de velocidad de frecuencia

Usar Dos motores eléctricos Para ajustar automáticamente el ancho de alimentación del material

Usar Dos motores eléctricos Para cambiar automáticamente el tamaño

Estructura del arco

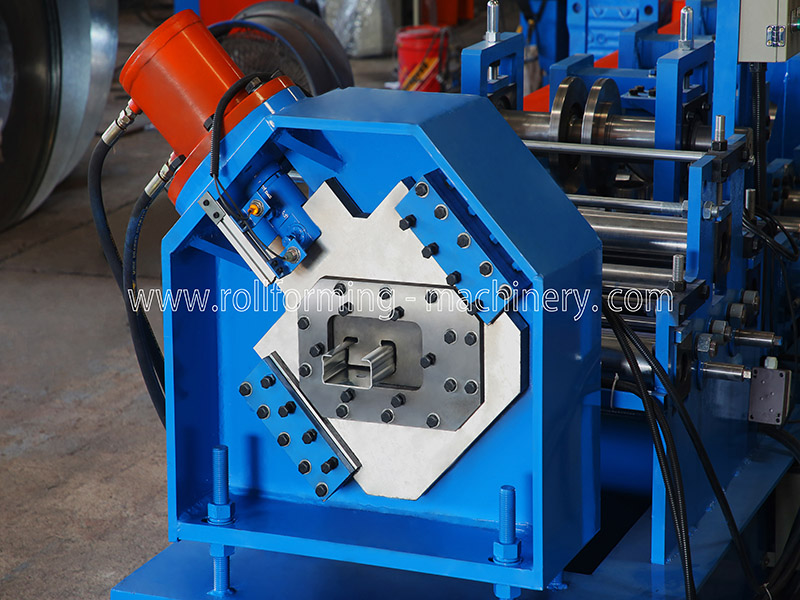

5) Dispositivo de corte hidráulico posterior

Poste para cortar, tope para cortar, diseño de cuchilla de corte de dos piezas
Motor hidráulico: 22KW, Presión de corte: 0-16 MPa

Material de la herramienta de corte: Cr12MoV (= SKD11 Acero)

Con al menos Oh un millón de veces De vida útil de corte), tratamiento térmico HRC58-62

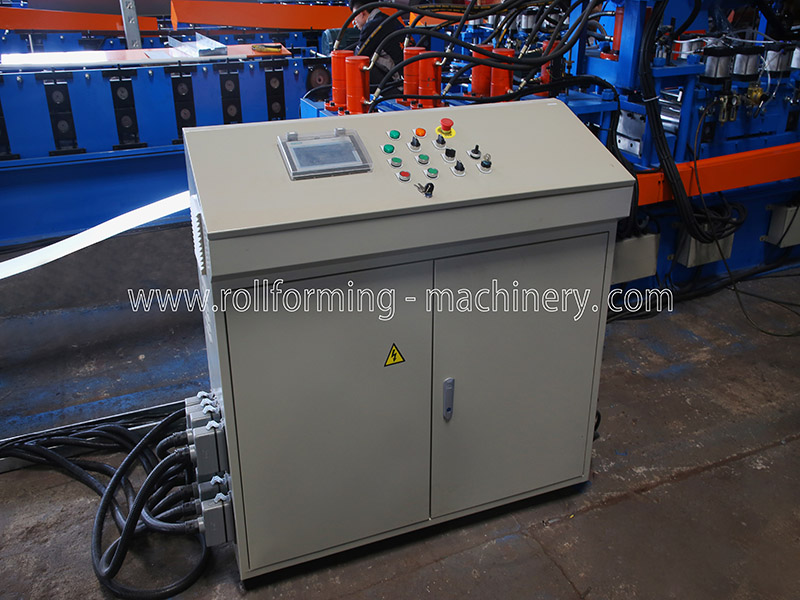

6)Sistema de control PLC

Controle la cantidad y la longitud de corte automáticamente
Ingrese los datos de producción (lote de producción, piezas, longitud, etc.)

En la pantalla táctil, Puede finalizar la producción automáticamente.
Combinado con: PLC, inversor, pantalla táctil, codificador, etc.

7)Salida del rack: Uno unidad

Sin alimentación, W Con rodillos para facilitar el movimiento.

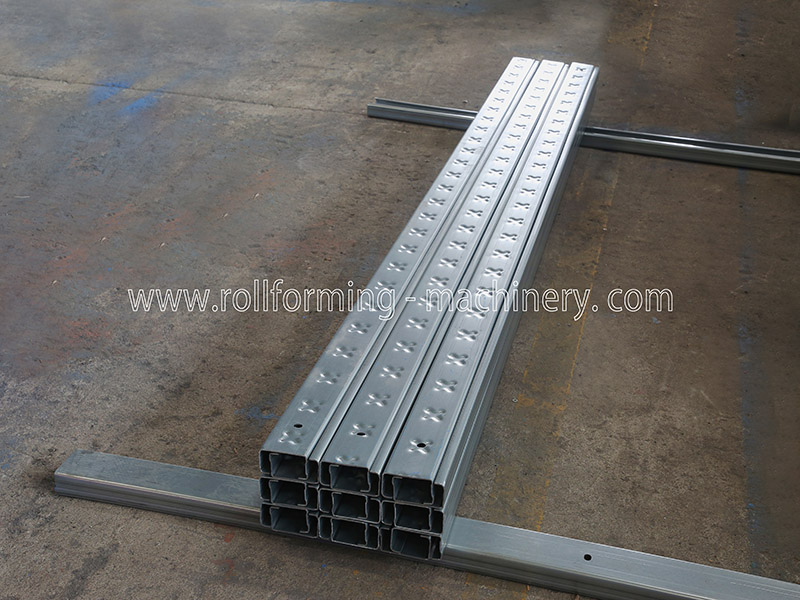

8) Presentación del producto

Estilo de embalaje

Método de embalaje : El cuerpo principal de la máquina está desnudo y Cubierto con película de plástico (para proteger del polvo y la corrosión) ,cargado en contenedor y Fijado firmemente en un contenedor adecuado mediante un cable de acero y un candado. , adecuado para transporte de larga distancia.

Servicio posventa

1. La garantía es de 24 meses desde que el cliente recibe la máquina. Dentro de los 24 meses enviaremos por mensajería gratuita las piezas de repuesto al cliente.
2. Ofrecemos soporte técnico durante toda la vida útil de nuestras máquinas.
3. Podemos enviar a nuestros técnicos para instalar y capacitar a los trabajadores en las fábricas de los clientes con costo extra

Términos de intercambio

1.Cantidad mínima de pedido (MOQ): 1 juego.
2. Tiempo de entrega: alrededor de 60 días hábiles.
3.Puerto de carga: puerto de Xiamen.
4.Tipo de pago: por T/T o por L/C.
5. Exportación: a más de 50 países y regiones, incluidos Taiwán, Reino Unido, Francia, Singapur,
Grecia, Australia, Estados Unidos, México, Brasil, Chile, Bolivia, Trinidad, Israel, Arabia Saudita, etc.
