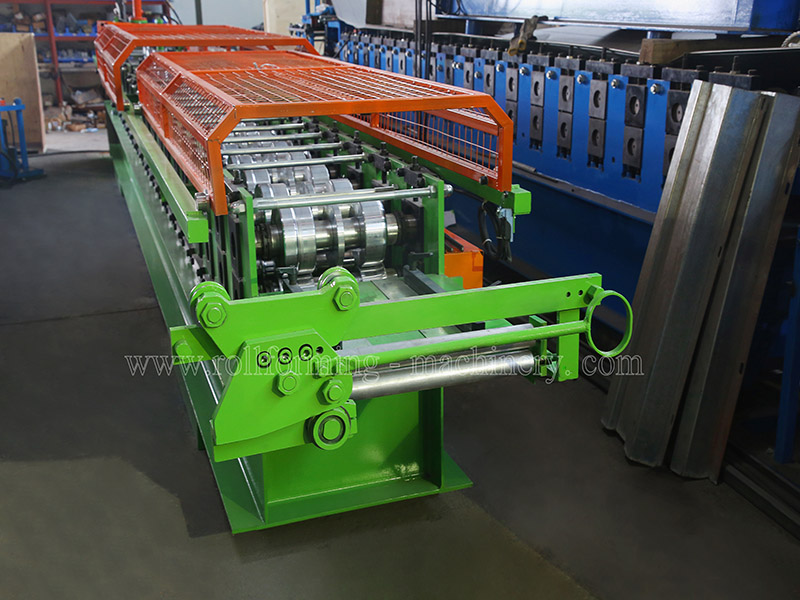

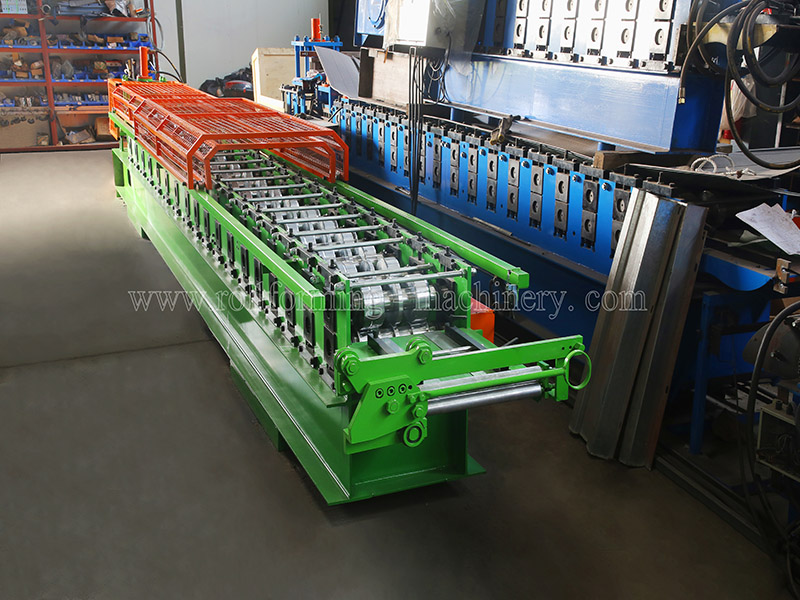

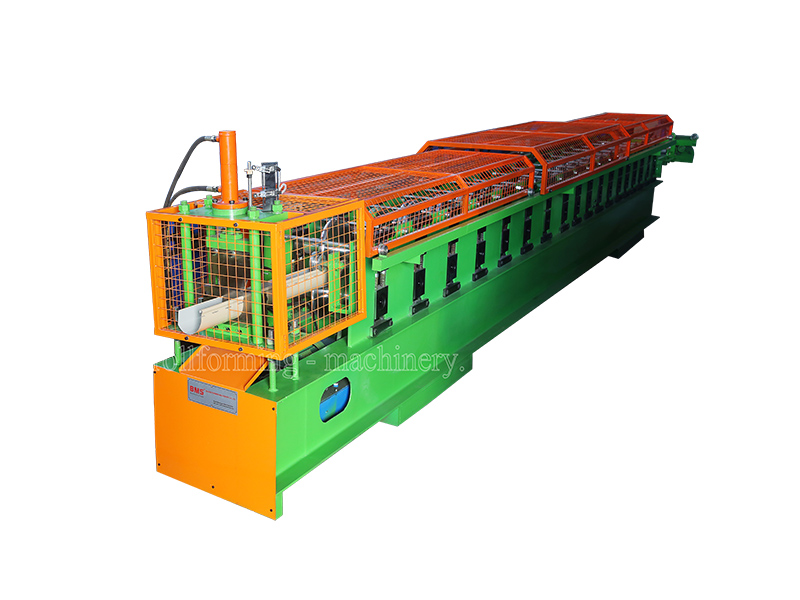

Máquina formadora de canales cuádruples

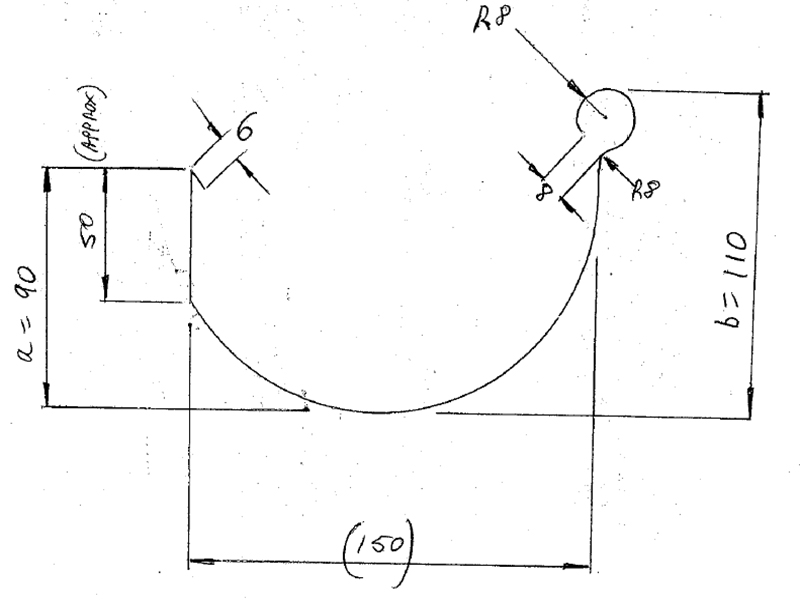

Perfil

Material

Ancho efectivo: 1 50 mm
Ancho de alimentación: unos 310 mm
Espesor del material: 0,4-0,5 mm
Material aplicable: PPGI
Con límite elástico: 550 Mpa

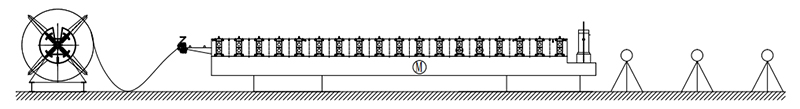

Flujo de trabajo

Desenrollador →Dispositivo de precorte manual → Alimentar Dispositivo guía → Sistema de laminación → Dispositivo hidráulico de corte de postes → Rack de salida

Componentes de la máquina

1) 3 T o n Manual Desenrollador: un juego

Control manual de contracción y parada del orificio interior de la bobina de acero
Ancho máximo de alimentación: 300 mm, Rango de identificación de bobina: 508 ± 30 mm

2) Precortador manual y Alimentar Guía D dispositivo

Un dispositivo de guía izquierdo y derecho en la entrada principal de la máquina. Durante el trabajo, la materia prima de ambos lados de la placa entra en la máquina por ambos lados. Dispositivo de guía que mantiene la posición correcta de las materias primas y del sistema de perfilado. La posición de guía se ajusta mediante un mecanismo de tornillo manual, y los lados izquierdo y derecho se ajustan de forma independiente.

3) Máquina principal

Bastidor de carrocería fabricado con H450 Tipo de acero mediante soldadura
Espesor de la pared lateral: Q235 t18 mm

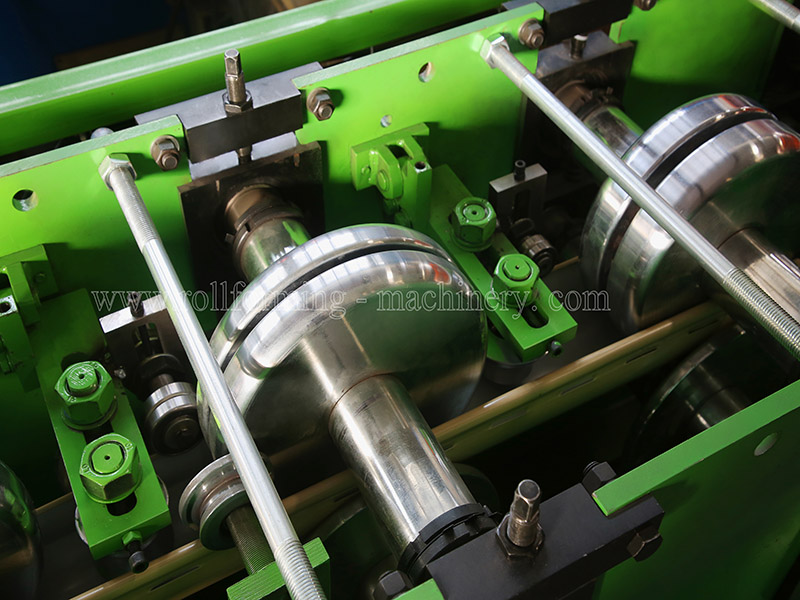

Rodillos fabricados a partir de Acero 45# Tornos CNC, tratamiento térmico, recubierto de cromo duro, con un espesor de 0,04 mm, superficie con tratamiento de espejo (para una mayor vida útil y antióxido)
Diámetro de los ejes= 75 mm mecanizado de precisión
Accionamiento por engranaje/piñón, aproximadamente 18 pasos Para formar
Motor principal (marca Polaroid)= 7 .5KW Control de velocidad de frecuencia
Motor reductor de velocidad: serie R
Cadena: ZIQIANG (de DONGHUA Group, marca TOP 1 de China)
Tamaño de la cadena: una pulgada con 18 dientes
Todos los tornillos con grado 8.8 (las fábricas baratas usan grado bajo 4.8) para garantizar que la estructura de la máquina se fije firmemente y tenga una larga vida útil durante el funcionamiento prolongado de la máquina.
Velocidad de formación real 12-15 m/min

4) Dispositivo de corte hidráulico posterior

El dispositivo nivelador hará que el producto sea más hermoso.
Motor hidráulico: 3 kW ;Presión de corte: 0-16 MPa
Material de la herramienta de corte: Cr12Mov (= SKD11 con al menos un millón de veces la vida útil de corte), tratamiento térmico a HRC58-62 grado
La potencia de corte es proporcionada por el motor principal Estación hidráulica independiente

5 ) Sistema de control PLC metro

Controle la cantidad y la longitud de corte automáticamente

Combinado con: PLC, inversor, pantalla táctil, codificador, etc.

6) Salida Ra ck

Sin energía, Dos unidades , Con rodillos para facilitar el movimiento.

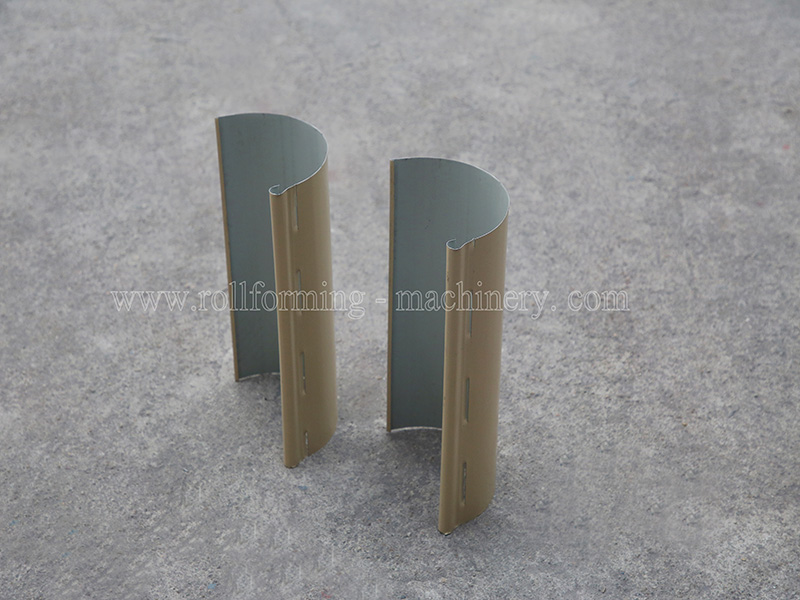

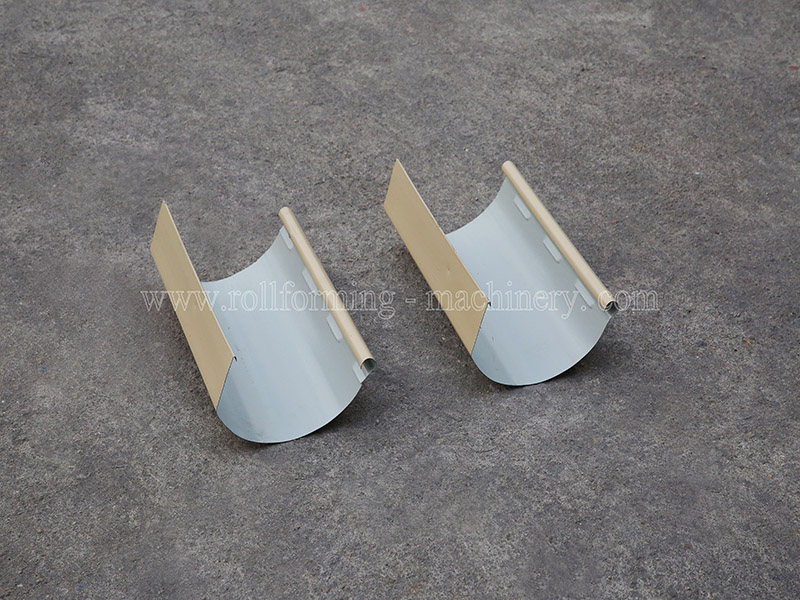

7) Presentación del producto

Servicio posventa

1. La garantía es de 24 meses desde que el cliente recibe la máquina.
En un plazo de 24 meses enviaremos por mensajería gratuita las piezas de repuesto al cliente.
2. Ofrecemos soporte técnico durante toda la vida útil de nuestras máquinas.
3. Podemos enviar a nuestros técnicos para instalar y capacitar a los trabajadores en las fábricas de los clientes con
costo extra

Términos de intercambio

1. Cantidad mínima de pedido (MOQ): 1 juego
2. Tiempo de entrega: aproximadamente 45 días hábiles.
3. Puerto de carga: puerto de Xiamen
4.Tipo de pago: por T/T o por L/C
5. Exportación: a más de 50 países y regiones, incluidos Taiwán, Reino Unido, Francia, Singapur,
Grecia, Australia, EE. UU., México, Brasil, Chile, Bolivia, Trinidad, Israel, Arabia Saudita, etc.

Estilo de embalaje

Método de embalaje: El cuerpo principal de la máquina está desnudo y cubierto por una película de plástico (para proteger del polvo y la corrosión) ), cargado en contenedor y Fijado firmemente en un contenedor adecuado mediante un cable de acero y un candado. , adecuado para transporte de larga distancia.
